Yapı Türü

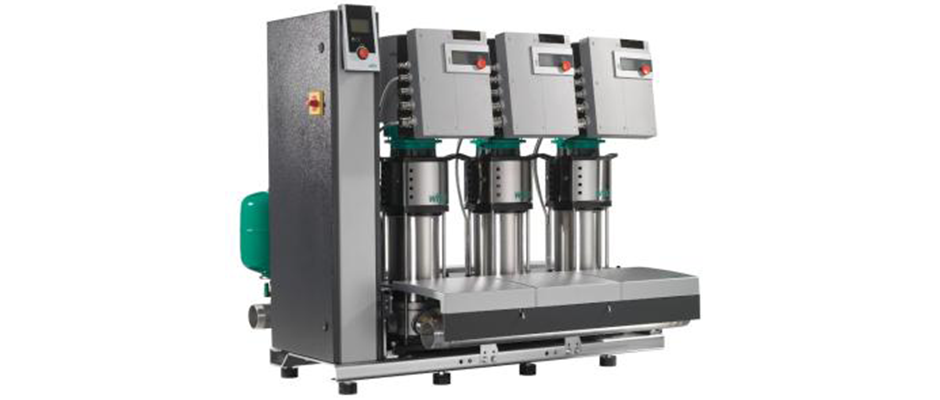

Yüksek verimlilikli, bağlanmaya hazır su temini sistemi (normal emişli) HELIX Excel ürün serisi 2 ila 4 paralel devreye sokulan ve dikey olarak yerleştirilmiş paslanmaz çelik santrifüj pompası. Her pompa entegre edilmiş hava ile soğutulan yüksek verimlilikli frekans konvertörü ve EC motoruna sahiptir, SCe Smart Controller dahil. Armatürler ve sensörler güvenli ve sağlam kurulum için korunmuştur

Uygulama Alanı

Konutlarda, büro ve idari binalarda, otellerde, hastanelerde, alışveriş merkezlerinde ve de sanayi tesislerinde tam otomatik su temini ve basınç yükseltme uygulamaları

Pompa için kullanılan malzemelere ne kimyasal ne de mekanik olarak etkide bulunmayan ve aşındırıcı veya uzun lifler içermeyen içme suyu, kullanma suyu, soğutma suyu, söndürme suyu (DIN14462 normuna uygun yangın söndürme tesisleri dışında) veya diğer kullanıma yönelik suların basılmasında kullanılır.

Özellikler/Ürünün Avantajları

• Helix EXCEL serisi paslanmaz çelik yüksek basınç santrifüj pompalar ve entegre frekans konvertörüyle 25 Hz ile maks. 60 Hz arasında regüle edilebilir sağlam sistem.
• Verimliliği yüksek EC motoru (verimlilik derecesi, IEC TS 60034-31 Ed.1 uyarınca IE4 sınır değerlerinin üzerinde)
• Komple sistem basınç kaybı açısından optimize edilmiştir, verimliliği yüksek pompa hidrolik sisteme sahiptir
• Motor regülasyon elektroniği sayesinde, otomatik olarak devre dışı bırakma özelliği ile entegre edilmiş kuru çalışma algılama sistemi
• Kullanılan SCe regülasyon cihazı sayesinde en iyi regülasyon kalitesi, LC ekranlı, döner düğmeyle basit menü kullanımı ve ayar

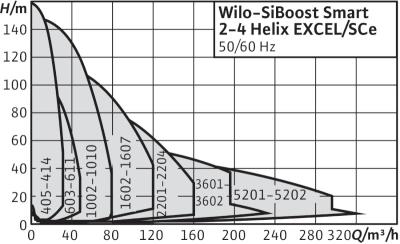

Teknik Veriler

• Elektrik şebekesi bağlantısı 3~400 V ±%10, 50 Hz 3~380 V ±%10, 60 Hz
• Maks. akışkan sıcaklığı +50 °C (+70 °C opsiyonel)
• Ortam ısısı maks. 40 °C
• İşletme basıncı 16 bar (25 bar opsiyonel)
• Giriş basıncı 10 bar
• Bağlantı nominal çapları basma tarafında R 1½" - DN 200

Donanım/Fonksiyon

İşletim Tipleri

• Sistem başına Helix EXCEL 4 - Helix EXCEL 52 ürün serilerine ait 2-4 pompa, yüksek verime sahip EC motor ve her pompada entegre edilmiş frekans konvertörü üzerinden kademesiz devir ayarı
• Smart Controller SCe üzerinden otomatik pompa kumandası
• Akışkanla temas eden komponentler korozyona dayanıklıdır
• Ana kasa, gövde sesinin yalıtımı için yüksekliği ayarlanabilir salınım sönümleyiciler ile çinkolanmış çeliktendir
• Kapatma armatürü her pompada emme ve basınç tarafında
• Çekvalf, her pompada basınç tarafında
• Diyaframlı basınç tankı 8 l, PN16, basınç tarafında
• Basınç verici, basınç tarafında
• Manometre, basınç tarafında
• Tesis komponentlerinin korunması için çıkartılabilen kapak (Helix EXCEL 52 serisi için değil)
• Opsiyonel olarak manometreli su eksikliği koruması, basınç tarafında

Malzemeler

• Çarklar, ana çarklar, kademe gövdesi 1.4307 paslanmaz çelikten.
• Pompa gövdesi 1.4301 paslanmaz çelikten
• 1.4057 paslanmaz çelikten mil
• 1.4404 mil koruma kovanı
• EPDM'den O-ring contaları (FKM conta talep üzerine)
• Boru hatları 1.4301 paslanmaz çelikten
• Çıkartılabilen plastik kapaklar
